Tema 6: Electrónica

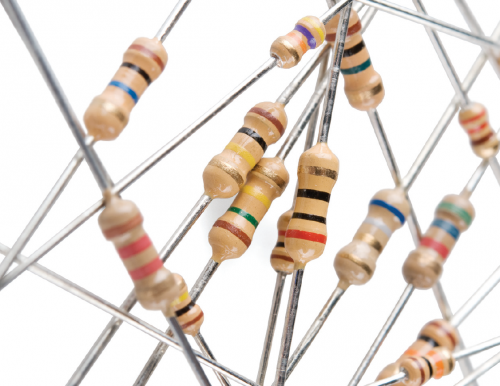

Resistor:Se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito.En el ámbito electrónico se conocen simplemente como resistencias, son utilizados en planchas para producir calor.
Están formados por carbón y elementos resistivos para disminuir la corriente que pasa; se opone al paso de la corriente. La corriente máxima y diferencial de potencial en un resistor viene condicionada por la máxima potencia que pueda disipar su cuerpo.

https://learn.sparkfun.com/tutorials/resistors

http://es.dreamstime.com/imagen-de-archivo-icono-y-s%C3%ADmbolo-del-resistor-de-carb%C3%B3n-image27014501.

Transistor:Es un dispositivo electrónico semiconductor utilizado para producir una señal de salida en respuesta a otra señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador, este término es la contracción en inglés del término "transfer resistor" que quiere decir resistencia de transferencia.

El tamaño de un transistor guarda la relación con la potencia que es capaz de manejar.

rch?qhttps://www.google.com.co/sea=resistor&source=lnms&tbm=isch&sa=X&ei=xqdzU4C2IaP58AHw5IDoCA&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=transistor&tbm=isch&facrc=_&imgdii=_&imgrc=Oqq35drPjJLaEM%253A%3Bu74rFFaAe6C8iM%3Bhttp%253A%252F%252F4.bp.blogspot.com%252F-Vvapn6lFCb0%252FTZ8btxffhSI%252FAAAAAAAAB70%252FyZRMJ5X0dvM%252Fs1600%252FSemiconductor.jpg%3Bhttp%253A%252F%252Ftransistorselect.blogspot.com%252F%3B398%3B296

http://www.daenotes.com/electronics/devices-circuits/bjt-bipolar-junction-transistor

Diodo:Es un componente electrónico que permite el paso de la corriente en un sólo sentido.Constan de la unión de dos tipos de material semiconductor, uno tipo N y otro tipo P, separados por una juntura llamada barrera o unión. Constan de la unión de dos tipos de material semiconductor, uno tipo N y otro tipo P, separados por una juntura llamada barrera o unión.

https://www.google.com.co/search?q=resistor&source=lnms&tbm=isch&sa=X&ei=xqdzU4C2IaP58AHw5IDoCA&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=diodo&tbm=isch&facrc=_&imgdii=21tX7WR1SRmg2M%3A%3B3uTQfwRnW8FQPM%3B21tX7WR1SRmg2M%3A&imgrc=21tX7WR1SRmg2M%253A%3B0y7uK7ZLv5E13M%3Bhttp%253A%252F%252Fmlc-s1-p.mlstatic.com%252F2x-80sq040-diodo-schot

https://www.google.com.co/search?q=resistor&source=lnms&tbm=isch&sa=X&ei=xqdzU4C2IaP58AHw5IDoCA&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=diodo%20simbolo&revid=1982670995&tbm=isch&facrc=_&imgdii=_&imgrc=QRfIC08tG3DcQM%253A%3BML6Ywjy7BeqQLM%3Bhttp%253A%252F%252Fwww.educarchile.cl%252FUserFiles%252FP0001%252FImage%252FCR_Imagen%252Farticles-95200_imagen_0.gif%3Bhttp%253A%252F%252Fwww.educarchile.cl%252Fech%252Fpro%252Fapp%252Fdetalle%253FID%253D214542%3B700%3B507

Los diodos se fabrican en versiones de silicio (la más utilizada) y de germanio, esta barrera de unión es de 0.3 voltios en el germanio y de 0.6 voltios aproximadamente en el diodo de silicio. Puede funcionar de 2 maneras diferentes:

Polarización directa:Cuando la corriente circula en sentido directo, es decir, del ánodo (A) al cátodo (K), siguiendo la ruta de la flecha (la del diodo). En este caso la corriente atraviesa el diodo con mucha facilidad comportándose prácticamente como un corto circuito, el diodo conduce.

https://www.google.com.co/search?q=resistor&source=lnms&tbm=isch&sa=X&ei=xqdzU4C2IaP58AHw5IDoCA&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=Diodo+en+polarizaci%C3%B3n+directa&tbm=isch&facrc=_&imgdii=MhgDEoZYy2B9MM%3A%3BSL_YOjkxDmmm3M%3BMhgDEoZYy2B9MM%3A&imgrc=MhgDEoZYy2B9MM%253A%3BADLyNa_f8Cas_M%3Bhttp%253A%252F%252Fwww.forosdeelectronica.com%252Fupload%252FEinSoldiatFiles%252Fdiododirecta32kg.gif%3Bhttp%253A%252F%252Felectronica-es-facil.blogspot.com%252Fp%252Fpolarizacion-directa-del-diodo.html%3B300%3B250

Condensador eléctrico (capacitor en inglés):Es un dispositivo pasivo, utilizado en electrónica capaz de almacenar energía sustentando un campo eléctrico. Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas del campo eléctrico que parten de una van a parar a otra), separadas por un material dieléctrico o por el vacío. Las placas sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.

Aunque desde el punto de vista físico un condensador no almacena carga ni corriente eléctrica, sino simplemente almacena energía mecánica latente; al ser introducido en un circuito se comporta en la práctica como un elemento "capaz" de almacenar energía eléctrica que recibe durante en período de carga, la misma energía que cede después durante el periodo de descarga.

http://www.agelectronica.com/cgi-bin/socios/ag/tutorial/cap3.htm

https://www.google.com.co/search?q=resistor&source=lnms&tbm=isch&sa=X&ei=xqdzU4C2IaP58AHw5IDoCA&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=condensador&tbm=isch&facrc=_&imgdii=i6hyMZewU8Y87M%3A%3BjMPZF8dHhoUVFM%3Bi6hyMZewU8Y87M%3A&imgrc=i6hyMZewU8Y87M%253A%3BlUJN4_p74zjA4M%3Bhttp%253A%252F%252Fwww.electronicabasica.net%252Fwp-content%252Fuploads%252F2013%252F06%252FCondensador.jpg%3Bhttp%253A%252F%252Fwww.electronicabasica.net%252Fcondensador%252F%3B600%3B439

Repaso de contenidos:

Magnitudes eléctricas y cómo medirlas:El polímetro.

Voltaje o tensión eléctrica:El voltaje (v), es la energía por unidad de carga que hace que las cargas circulen por el circuito, en el SI, se mide en voltios (v).

Para medir el voltaje, el polímetro se coloca en paralelo con el bombillo (actúa como voltímetro).

https://www.google.com.co/search?q=Voltaje+o+tensi%C3%B3n+el%C3%A9ctrica:&source=lnms&tbm=isch&sa=X&ei=NuJzU66YOuqrsASU5YHACQ&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=Voltaje&tbm=isch&facrc=_&imgdii=A_i1-ARYeePKuM%3A%3BoU-fMgxsDHs_aM%3BA_i1-ARYeePKuM%3A&imgrc=A_i1-ARYeePKuM%253A%3Bot6bKLW39NZ5lM%3Bhttp%253A%252F%252Fdefinicion.mx%252Fwp-content%252Fuploads%252F2013%252F03%252Fvoltaje.jpg%3Bhttp%253A%252F%252Fdefinicion.mx%252Fvoltaje%252F%3B424%3B600

Intensidad (I):Es la cantidad de carga que pasa por el conductor en un segundo, el el Sistema Internacional se mide en amperios (A).

Para medir la intensidad, el polímetro se coloca en serie con el bombillo (actúa como un amperímetro).

http://aistekizalaviciute1.blogspot.com/2013/06/cualidades-de-la-musica.html

Resistencia (R):Mide la oposición que presentan los conductores al paso de la corriente, en el SI se mide en ohmios.

Para medirla es necesario asegurarse de que los elementos que se vayan a medir se encuentren desconectados.

Ley de Ohm:Esta ley dice que:

https://www.google.com.co/search?q=Voltaje+o+tensi%C3%B3n+el%C3%A9ctrica:&source=lnms&tbm=isch&sa=X&ei=NuJzU66YOuqrsASU5YHACQ&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=resistencia+(R)&tbm=isch&facrc=_&imgdii=_&imgrc=x1b5vC6-V9tGjM%253A%3BhU_gzUaddS5XMM%3Bhttp%253A%252F%252Froble.pntic.mec.es%252F~jsaa0039%252Fcucabot%252Fdb031.gif%3Bhttp%253A%252F%252Froble.pntic.mec.es%252F~jsaa

0039%252Fcucabot%252Frequivalente-paralelo.html%3B399%3B163

La Potencia (P):Puede calcularse a partir del voltaje y de la intensidad.

http://servicios.educarm.es/templates/portal/images/ficheros/alumnos/2/secciones/11/contenidos/853/are/unidades/6.1.-maquinas/contenidos_8.html

En el SI, la potencia se mide en vatios (W, Watts en inglés), también es utilizado mucho el kilovatio (kW).

http://pablogonz.wordpress.com/2013/08/23/una-nueva-magnitud-de-la-fisica/

Conectando componentes eléctricos:

Circuito en serie:

Intensidad:Siempre es la misma en cualquier punto del circuito, ya que los electrones solo tienen un camino por el que ir:

http://www.tuveras.com/electrotecnia/circuito_RLC/circuito_RLC.htm

Voltaje:Es el mismo en cada rama del circuito.

https://www.google.com.co/search?q=voltaje+rama+del+circuito&source=lnms&tbm=isch&sa=X&ei=ybF3U66LEdTNsQSnk4G4BQ&ved=0CAYQ_AUoAQ&biw=1528&bih=863#facrc=_&imgdii=_&imgrc=3u06yPkOMfkt0M%253A%3B6EzsmjbvFxwkJM%3Bhttp%253A%252F%252Fupload.wikimedia.org%252Fwikipedia%252Fcommons%252F7%252F70%252FGrafica1.png%3Bhttp%253A%252F%252Frudolph5.blogspot.com%252F2010%252F07%252Fteoremas-

Resistencia equivalente del circuito:Se calcula así:

https://www.google.com.co/search?q=voltaje+rama+del+circuito&source=lnms&tbm=isch&sa=X&ei=ybF3U66LEdTNsQSnk4G4BQ&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=resistencia+equivalente+del+circuito&spell=1&tbm=isch&facrc=_&imgdii=_&imgrc=WcDmG9wt8NKSJM%253A%3BK2uu7o-xPC43GM%3Bhttp%253A%252F%252Fdc372.4shared.com%252Fdoc%252FAaTjlpmI%252Fpreview_html_m34c2c5e2.gif%3Bhttp%253A%252F%252Fdc372.4shared.com%252Fdoc%252FAaTjlpmI%252Fpreview.html%3B2048%3B710

https://www.google.com.co/search?q=voltaje+rama+del+circuito&source=lnms&tbm=isch&sa=X&ei=ybF3U66LEdTNsQSnk4G4BQ&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=resistencia+equivalente+del+circuito&spell=1&tbm=isch&facrc=_&imgdii=_&imgrc=UxG_Ky9OGaXb0M%253A%3BaCWLgnTd0XBHCM%3Bhttp%253A%252F%252Focw.unican.es%252Fensenanzas-tecnicas%252Felectrotecnia%252Fimagenes%252Fcontenidos-1%252F1.1.png%3Bhttp%253A%252F%252Focw.unican.es%252Fensenanzas-tecnicas%252Felectrotecnia%252Fejercicios%252Fejercicios-tema-

1%252Fskinless_view%3B254%3B171

Controlando la electricidad:Para controlar los circuitos se utilizan elementos de maniobra; existen cuatro opciones:

Interruptores:Abren o cierran el circuito y se mantienen así hasta que los accionemos nuevamente.

https://www.google.com.co/search?q=voltaje+rama+del+circuito&source=lnms&tbm=isch&sa=X&ei=ybF3U66LEdTNsQSnk4G4BQ&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=interruptores&tbm=isch&facrc=_&imgdii=_&imgrc=V8VSuSiu3vjyKM%253A%3BzJgf16kVPnpFIM%3Bhttp%253A%252F%252F6st.tumayorferretero.net%252F226-large%252Finterruptores-rabito-6amp-110-voltios-fm-power.jpg%3Bhttp%253A%252F%252Ftumayorferretero.net%252Finterruptores%252F145-interruptores-rabito-6amp-110-voltios-fm-power.html%3B300%3B300

https://www.google.com.co/search?q=voltaje+rama+del+circuito&source=lnms&tbm=isch&sa=X&ei=ybF3U66LEdTNsQSnk4G4BQ&ved=0CAYQ_AUoAQ&biw=1528&bih=863#q=interruptores&tbm=isch&facrc=_&imgdii=_&imgrc=in5YaadhpZ3R6M%253A%3Bd4JiBCdfOJMLSM%3Bhttp%253A%252F%252Fwww.decorablog.com%252Fwp-content%252F2010%252F01%252Finterruptores.jpg%3Bhttp%253A%252F%252Fwww.decorablog.com%252Fcomo-reparar-interruptores%252F%3B479%3B295

https://www.google.com.co/search?q=interruptor&source=lnms&tbm=isch&sa=X&ei=7Rt5U8-2HszgsATov4CQDA&ved=0CAYQ_AUoAQ&biw=1528&bih=863#facrc=_&imgdii=_&imgrc=S5N6KVMshALnlM%253A%3BZVxiG-WaGwX42M%3Bhttp%253A%252F%252Fwww.cetronic.es%252Fsqlcommerce%252Fficheros%252Fdk_93%252Fproductos%252F999019038-1.jpg%3Bhttp%253A%252F%252Fwww.cetronic.es%252Fsqlcommerce%252Fdisenos%252Fplantilla1%252Fseccion%252FCatalogo.jsp%253FidIdioma%253D%2526idTienda%253D93%2526cPath%253D515%3B300%3B300

Pulsadores:Abren o cierran el circuito y permanecen así mientras se actúa sobre ellos.

http://www.ermec.es/Pulsadores-e-Interruptores

Finales de carrera:Se accionan mediante una palanca empujada por un elemento en movimiento, según su conexión, pueden comportarse como normalmente abiertos (NA) o normalmente cerrador (NC). Una de las conexiones se conecta al contacto (COM).

http://alberto-tecnologia4eso.blogspot.com/2010/03/coche-choca-muros.html

Conmutadores:Dirigen la corriente por un camino u otro.

Son elementos esenciales en cualquier circuito eléctrico,

existe una gran variedad de modelos adaptados a casi toda las necesidades para conectarlos a diferentes circuitos y en diferentes posiciones.

http://www.directindustry.com/prod/baco/mini-cam-switches-8719-277159.html

Componentes en un circuito electrónico:

Código de colores en las resistencias:

Las resistencias llevan unos códigos de colores para identificar su valor en ohmios.

http://www.bricopage.com/electricidad/resistencias.htm

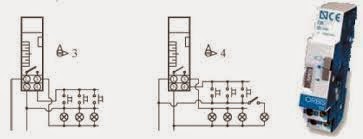

Relés: Un relé funciona así: al cerrar el interruptor, el electro-imán del relé atrae a la lámina metálica; la palanca de la lámina, al ser atraída por el electro-imán, empuja al contacto 4 y lo separa del 3, con lo que se interrumpe la corriente en el circuito del bombillo.

http://blgpractic1.blogspot.com/2010_05_01_archive.html

Características del relé:

6v: Es la tensión normal de funcionamiento, es decir, la aconsejada para el relé.

R=75 omega

250v: Significa que los interruptores 3, 4 y 5 admiten hasta 250v de voltaje en corriente alterna o continua.

6A: Máxima intensidad que soportan.

http://www.comenzielectrice.ro/produse/automatizari,-protectii,-relee,-comanda,-etc/relee-termice/schrack--186

Componentes en un circuito electrónico: Resistencias:Se subdividen en fijas y variables.

Código de colores de las resistencias:Para identificar el valor en ohmios de una resistencia se emplea un código de cuatro franjas de colores, las tres primeras indican el valor en ohmios de la resistencia y la cuarta proporciona el valor de la tolerancia; es decir, la desviación máxima, expresada en tanto por ciento, sobre el que indican las tres primeras franjas.

http://hyperphysics.phy-astr.gsu.edu/hbasees/electronic/rescarb.html

Potenciómetros: Son resistencias variables que se utilizan en circuitos eléctricos para provocar caídas de tensión.

Varían su resistencia entre 0 ohmios y un valor máximo que aparece en el componente. Para variar el valor de la resistencia es necesario girar un eje o desplazar un cursor.

http://www.cetronic.es/sqlcommerce/disenos/plantilla1/seccion/Catalogo.jsp?idIdioma=&idTienda=93&cPath=783

http://rduinostar.com/documentacion/componentes/potenciometro/

Un claro ejemplo de ello es el control de volumen de un radio.

http://dc151.4shared.com/doc/hxtpe-Ky/preview.html

Resistencias variables con luz (LDR):Disminuyen su valor cuando aumenta la luz que reciben, pasando de miles de ohmios a sólo unas decenas, está basado en la ley de Ohm, si disminuye la resistencia, la intensidad aumenta.

http://www.ebay.com/itm/20pcs-Photoresistor-5MM-GL5537-LDR-Photo-Resistors-Light-Dependent-Resistor-/130739841768

Condensadores:Permiten almacenar carga eléctrica y usarla después, consta de 2 placas metálicas separadas por un aislante (dieléctrico).

A cada placa se le une un terminal para la conexión al circuito.

Capacidad (C):Es la relación entre la carga eléctrica que almacena un condensador y el voltaje al que se somete. Su unidad en el SI es el faradio (F).

http://www.loja.multcomercial.com.br/ecommerce_site/produto_5251_4689_Capacitor-Poliester-Serie-B32591-Epcos

http://micromotores.com/productos/default.php?cPath=22_32&osCsid=19f246caee1e839b46f7e443dd814b9d

http://www.alpha-crucis.com/es/electronica/1933-super-condensadores-10f-25v-3700386607462.html

Condensador electrolítico

Si a un condensador se le conecta una pila entre los terminales, el mismo se carga casi instantáneamente; si luego se unen sus terminales, el mismo se descarga instantáneamente.

Es posible controlar el tiempo de carga y descarga con temporizadores, pero para ello es necesario conectar una resistencia en serie en el condensador.

El tiempo de carga y de descarga viene dado por:

t=5.R.C

R=ohmios C=Faradios t=Segundos

Un condensador tarda en cargarse o descargarse más tiempo cuanto mayores son los valores de la resistencia y la capacidad, y viceversa.

Diodo LED: Toma su nombre de la expresión Light Emiting Diode, que significa "Diodo Emisor de Luz".

Funciona igualmente que los diodos, pero, a diferencia de estos, se ilumina cuando conduce energía.

"Consumo fantasma":Se le llama así al referente a los aparatos electrónicos en estado de reposo (un LED indica que están apagados).

Transistores:Es el componente electrónico más importante y el más utilizado; se encuentra formado por tres capas de semiconductor, en las que se colocan tres terminales y después se encapsulan para ser montadas en el circuito, según las capas de semiconductor utilizadas, se pueden obtener 2 tipos de transistores.

Simuladores de circuitos electrónicos:Es una herramienta muy útil que permite comprobar el funcionamiento de un circuito eléctrico o electrónico sin la necesidad de montarlo previamente.

Ventajas:

Aumenta la rapidez a la hora de montar el circuito.

Se evita el deterioro de los componentes.

Facilita el diseño.

Posibilita la inclución de gráficos que muestran la magnitud física del accionamiento de un interruptor, como por ejemplo crocodrile.

Actividades:1)Indica el valor de las siguientes resistencias:

2)Dos bombillos iguales de de 2V se conectan en serie a un voltaje de 12V. Si por el circuito circula una resistencia de 0.4A, calcula el valor de la resistencia que debemos conectar en serie para que los bombillos no se fundan.

Rta: El valor de la resistencia debe ser de 3v.

3)¿Por qué se enciende la farola cuando está posada la gaviota si es de día?. ¿Crees que es lógico poner una resistencia LDR en cada farola?

Rta: Es necesario colocar una resistencia LDR debido a que si no se coloca el circuito se abriría con cualquier objeto conductor de electricidad que continúe el circuito, en cambio, si se coloca la resistencia LDR el circuito sólo dependería de la cantidad de luminosidad captada por el sensor.
